اولین قطعهای که باید بررسی شود فیوز مربوطه است.در این راهنمای خواندن جعبه فیوز خودرو یاد میگیرید چگونه نقشه جعبه فیوز را بخوانید،
معنی علامتهای آن را تشخیص دهید و سریع فیوز مربوط به مشکل خودرو را پیدا کنید.
این آموزش بر اساس تجربه تعمیرگاهی و مشکلات رایج خودروهای ایرانی مثل
پژو 206، تیبا، دنا و ال90 نوشته شده است.

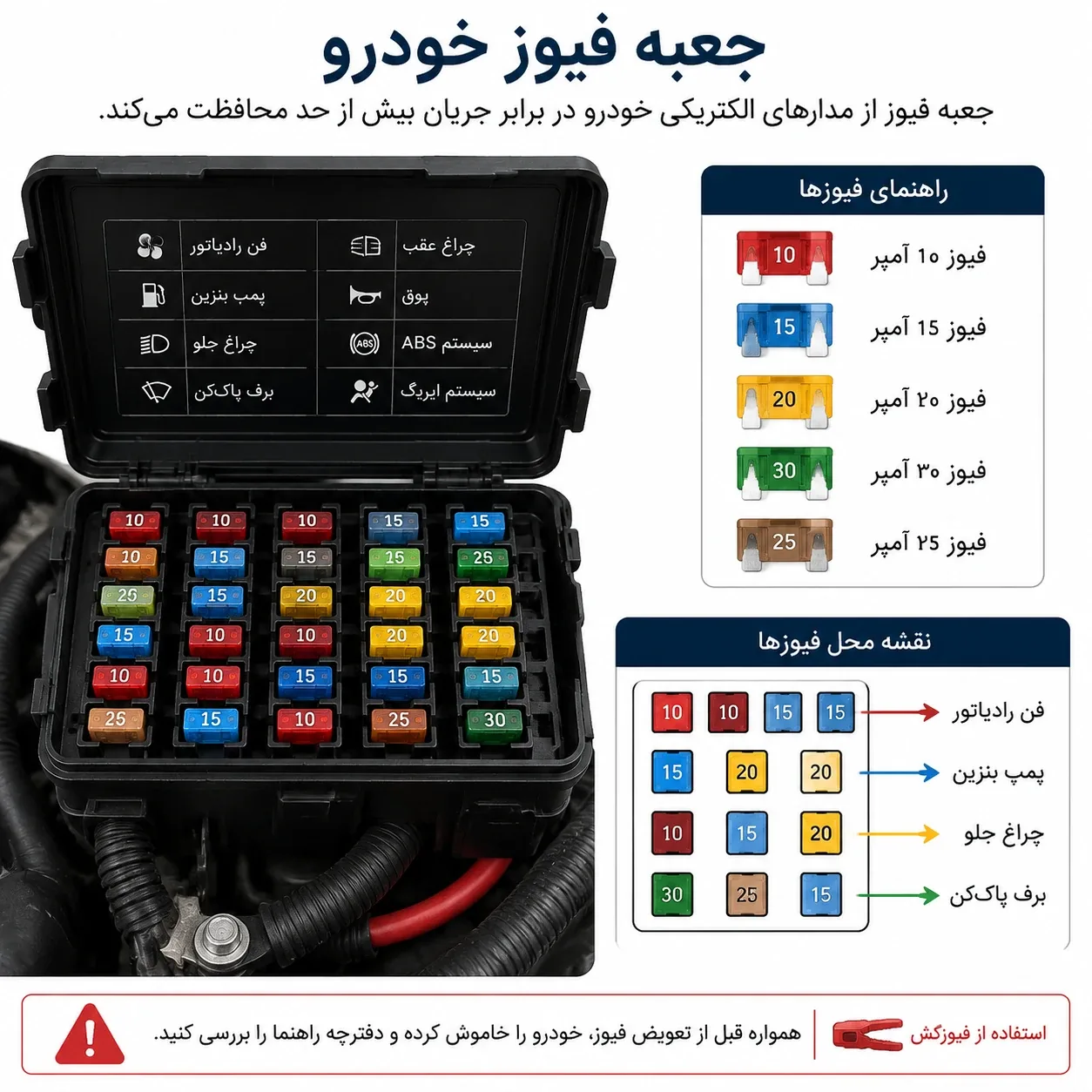

جعبه فیوز خودرو چیست و چه وظیفهای دارد؟
جعبه فیوز بخشی از سیستم برق خودرو است که مجموعهای از فیوزها و رلهها را در خود نگه میدارد.
وظیفه آن محافظت از مدارهای برقی خودرو در برابر افزایش جریان و اتصال کوتاه است.
در سیستم برق خودرو، قطعات مختلفی به باتری متصل هستند؛ از چراغها گرفته تا ECU و پمپ بنزین.
اگر جریان بیش از حد از مدار عبور کند، فیوز میسوزد تا از آسیب دیدن قطعات گرانتر جلوگیری کند.
- فیوز :محافظ مدار
- رله :کنترل جریان بالا
- ECU :مدیریت سیستمهای الکترونیکی
- سیمکشی :انتقال برق در خودرو
جعبه فیوز خودرو کجاست؟
یکی داخل کابین و یکی داخل محفظه موتور.
| خودرو | جعبه فیوز داخل کابین | جعبه فیوز موتور |
|---|---|---|
| پژو 206 | زیر فرمان سمت چپ | کنار باتری |
| تیبا | کنار داشبورد | کنار باتری |
| دنا | زیر فرمان | محفظه موتور |
| ال90 | زیر داشبورد سمت راننده | کنار باتری |
چگونه جعبه فیوز خودرو را بخوانیم؟ (راهنمای خواندن جعبه فیوز خودرو)
شماره فیوز، آمپر فیوز و علامت سیستم مربوطه.

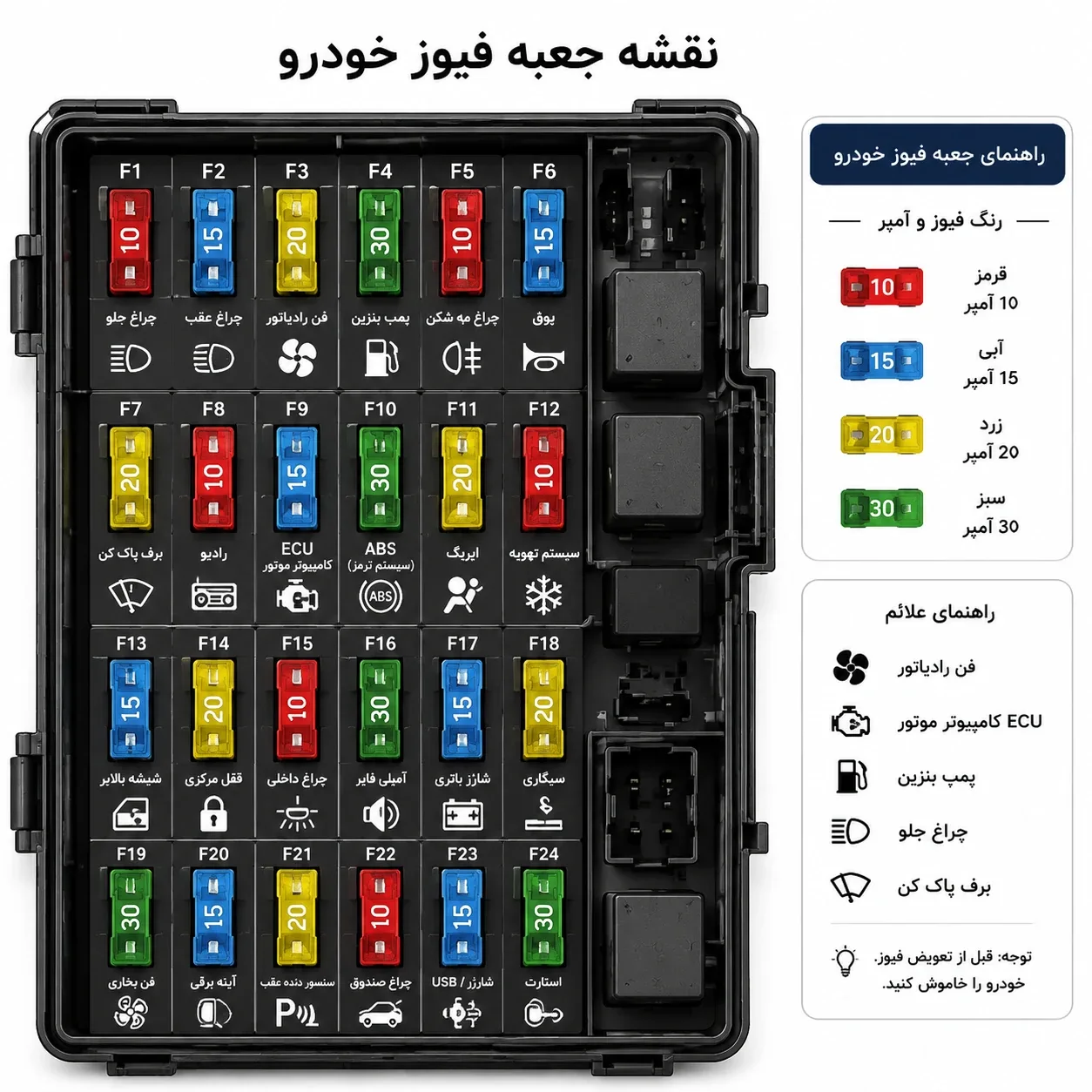

روی درب جعبه فیوز یا دفترچه خودرو معمولاً یک نقشه وجود دارد.
این نقشه نشان میدهد هر فیوز مربوط به کدام سیستم خودرو است.
مراحل خواندن نقشه:
- پیدا کردن شماره فیوز
- بررسی آمپر فیوز
- خواندن علامت سیستم
- تطبیق با مشکل خودرو
| علامت | سیستم مربوطه |
|---|---|
| FAN | فن رادیاتور |
| ECU | کامپیوتر موتور |
| FUEL | پمپ بنزین |
| WIPER | برف پاک کن |
| ABS | سیستم ترمز ABS |
معنی رنگ فیوزهای خودرو چیست؟
| رنگ فیوز | آمپر |
|---|---|
| نارنجی | 5 آمپر |
| قرمز | 10 آمپر |
| آبی | 15 آمپر |
| زرد | 20 آمپر |
| سفید | 25 آمپر |
| سبز | 30 آمپر |
یکی از اشتباهات رایج در تعمیرگاهها این است که بعضی رانندگان
به جای فیوز سوخته، فیوز قویتر نصب میکنند.
این کار میتواند باعث آسیب به سیمکشی خودرو شود.
اگر یکی از سیستمهای خودرو کار نکرد کدام فیوز را بررسی کنیم؟
| مشکل خودرو | فیوز احتمالی |
|---|---|
| ضبط کار نمیکند | RADIO |
| فن رادیاتور کار نمیکند | FAN |
| شیشه بالابر کار نمیکند | PWR WINDOW |
| برف پاک کن کار نمیکند | WIPER |
| چراغ جلو خاموش است | HEADLIGHT |
چرا فیوز خودرو مدام میسوزد؟
| علت | راه حل |
|---|---|
| اتصال کوتاه سیمکشی | بررسی سیمها |
| خرابی قطعه مصرفکننده | تعویض قطعه |
| نصب لوازم جانبی غیر استاندارد | بررسی مصرف برق |
جمعبندی: چرا دانستن راهنمای خواندن جعبه فیوز خودرو مهم است؟
با یاد گرفتن راهنمای خواندن جعبه فیوز خودرو میتوانید بسیاری از مشکلات ساده برق خودرو
را بدون مراجعه به تعمیرگاه تشخیص دهید.
در بسیاری از موارد تنها با تعویض یک فیوز ساده مشکل سیستمهایی مثل
فن، چراغها یا ضبط خودرو حل میشود.
سوالات متداول درباره جعبه فیوز خودرو
چطور بفهمیم فیوز خودرو سوخته است؟
اگر سیم فلزی داخل فیوز قطع شده باشد یا پلاستیک آن تغییر رنگ داده باشد، فیوز سوخته است.
آیا میتوان فیوز با آمپر بالاتر نصب کرد؟
خیر. استفاده از فیوز قویتر ممکن است باعث آسیب به سیمکشی خودرو شود.
چرا فیوز خودرو مرتب میسوزد؟
معمولاً به دلیل اتصال کوتاه، خرابی قطعه مصرفکننده یا سیمکشی معیوب است.
جعبه فیوز پژو 206 کجاست؟
یک جعبه فیوز زیر فرمان و یک جعبه فیوز در محفظه موتور کنار باتری قرار دارد.
آیا تعویض فیوز نیاز به تعمیرکار دارد؟
خیر. بیشتر رانندگان میتوانند فیوز را به راحتی تعویض کنند.
آیا سوختن فیوز نشانه خرابی قطعه است؟
در بسیاری از موارد بله؛ مثلاً خرابی موتور فن یا پمپ بنزین میتواند باعث سوختن فیوز شود.
