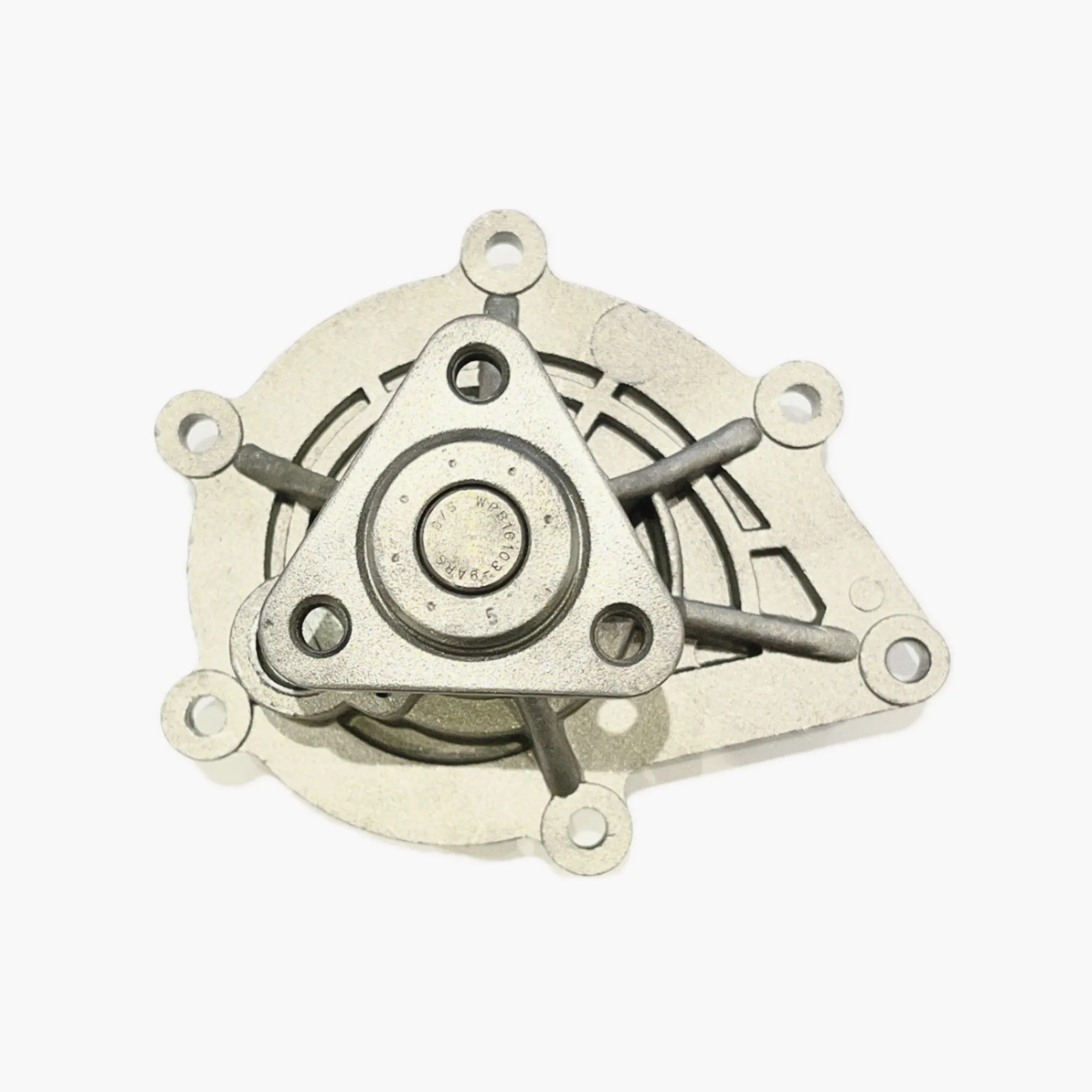

واتر پمپ سمند EF7 تی آر ام مدل M18 یکی از قطعات بنیادین و بسیار حساس در مدار هیدرولیکی سیستم خنک‌کاری پیشرانه ملی ایران‌خودرو است. پیشرانه EF7 با ساختار ۱۶ سوپاپ (DOHC) و سامانه زمان‌بندی متغیر سوپاپ‌ها (CVVT)، در زمره موتورهای با راندمان حرارتی بالا قرار دارد؛ از این رو حفظ مداوم دبی حجمی مایع خنک‌کننده (Coolant) میان پوسته رادیاتور و کانال‌های اطراف محفظه احتراق و بوش‌های سیلندر، شرط اصلی بقای واشر سرسیلندر و ادوات متحرک موتور است. جهت خرید این قطعه با تضمین اصالت فیزیکی می‌توانید به فروشگاه اینترنتی دارایدک مراجعه نمایید.
برند TRM با معرفی مدل تجاری M18 و تطبیق ساختاری آن با استانداردهای فابریک پیشرانه EF7 (کد مرجع 0360602299)، تلاش کرده محصولی با قیمت اقتصادی و راندمان مکانیکی قابل‌قبول را برای مالکان خودروهای خانواده سمند و دنا به بازار عرضه کند. در این بررسی تحلیلی، معماری متالورژیک، ویژگی‌های فنی، هشدارهای نگهداری و راهنمای نصب حرفه‌ای این قطعه را کالبدشکافی خواهیم کرد.
معماری فنی و مهندسی واتر پمپ سمند EF7 تی آر ام مدل M18
واتر پمپ سمند EF7 تی آر ام مدل M18 از نوع پمپ‌های سانتریفیوژ هیدرولیکی (Centrifugal Mechanical Pump) بوده که وظیفه به جریان انداختن سیال ناقل حرارت را بر دوش دارد. در موتورهای EF7 بر خلاف موتورهای قدیمی مانند XU7، طراحی مدار آب و فشار کاری پمپ تغییرات بنیادینی داشته است.
اجزای کلیدی این قطعه بر اساس استانداردهای ساختمانی عبارتند از:
- پوسته هوزینگ آلومینیوم فشرده: فرآیند ریخته‌گری دایکست مانع از هرگونه مکش هوا، تشکیل حباب داخلی و نفوذپذیری پوسته در مجاورت مواد شیمیایی ضدیخ می‌شود.
- بلبرینگ شفت سخت‌کاری‌شده (Spindle Bearing): یاتاقان داخلی این قطعه تحت عملیات حرارتی سطحی قرار گرفته و به وسیله گریس صابون لیتیومی دما-بالا روان‌کاری شده است تا در برابر گشتاور پیچشی و کشش تسمه دینام مقاومت نشان دهد.
- مکانیکال سیل سرامیک و کربن (Mechanical Face Seal): آب‌بندی شفت واترپمپ توسط دو سطح صیقلی آب‌بند که به وسیله یک فنر استیل به هم فشرده شده‌اند تأمین می‌شود؛ این ساختار مانع از فرار آب به سمت محفظه یاتاقان می‌گردد.
- پروانه هیدرولیک ضدسایش: انحنای تیغه‌های پروانه به گونه‌ای محاسبه شده که بیشترین دبی آب را در دورهای پایین موتور (ترافیک شهری) ایجاد کرده و در دورهای بالا مانع از بروز پدیده مخرب کاویتاسیون (Cavitation) شود.
- مجرای تخلیه نشتی اضطراری (Weep Hole): این مجرا در زیر پوسته قرار گرفته تا در زمان مستهلک شدن فیبر و فنر، نشتی آب را به بیرون هدایت کند و کاربر پیش از قفل کردن بلبرینگ از خرابی قطعه مطلع گردد.
برای مشاهده و انتخاب سایر ملزومات موتوری و لوازم یدکی مصرفی، بخش قطعات خودرو و موتورسیکلت را بررسی کنید.
تطبیق فنی و خودروهای سازگار با واتر پمپ M18 تی‌آر‌ام
این قطعه به صورت ویژه برای بلوک سیلندر چدنی موتور ملی طراحی شده و جایگزین مستقیم قطعات با شماره فنی ایساکویی 0360602299 است. خودروهای تحت پوشش عبارتند از:
- سمند مجهز به پیشرانه EF7 بنزینی (تک‌سوز)
- سمند پایه گازسوز EF7 Dual-Fuel (موتور ملی گازسوز به دلیل حرارت بالاتر نیازمند سلامت بی‌نقص پمپ آب است)
- سمند سورن ELX با موتور EF7
- سورن پلاس تنفس طبیعی
- دنا و دنا پلاس مجهز به موتور EF7 NA
نکته فنی مهم: واتر پمپ سمند EF7 تی آر ام مدل M18 برای پیشرانه‌های خانواده پژو نظیر XU7 (سمند معمولی) و TU5 (پژو 206 و پارس) قابل استفاده نیست، زیرا ابعاد نشیمنگاه، قطر هوزینگ و نوع پولی محرک در هر خانواده پیشرانه کاملاً متفاوت است. برای بررسی دقیق مشخصات متناسب با خودروی خود، به منوی فروشگاه آنلاین دارایدک مراجعه نمایید.
نقش حیاتی واترپمپ در سلامت سرسیلندر موتور EF7
پیشرانه EF7 از بلوک چدنی و سرسیلندر تمام آلومینیومی بهره می‌برد. تفاوت ضریب انبساط حرارتی میان چدن و آلومینیوم باعث می‌شود هرگونه شوک حرارتی ناشی از افت راندمان واتر پمپ سمند EF7 تی آر ام مدل M18 مستقیماً باعث کشیدگی پیچ‌های سرسیلندر، تغییر شکل هندسی و در نهایت سوختن واشر سرسیلندر فلزی (MLS) شود.
گردش منظم مایع خنک‌کننده علاوه بر خنک کردن دیواره محفظه احتراق، دمای اویل‌ماژول (Oil Module) را نیز تثبیت می‌کند؛ بنابراین سلامت واترپمپ در موتور ملی، رابطه مستقیمی با خنک‌کاری روغن موتور و سلامت سامانه CVVT دارد.
نشانه‌های شایع فرسودگی و خرابی واتر پمپ سمند EF7
آگاهی از علائم زودهنگام خرابی واتر پمپ سمند EF7 تی آر ام مدل M18 از وارد آمدن خسارت‌های سنگین جلوگیری می‌کند:
۱. زوزه و صدای سوت از سمت تسمه دینام
خرابی ساچمه‌های بلبرینگ یا نفوذ آب به داخل گریس یاتاقان، صدای زوزه ممتدی ایجاد می‌کند که با بالا رفتن دور موتور در حالت درجا یا حرکت، لحن و فرکانس آن تغییر می‌یابد.
۲. نشت مایع خنک‌کننده زیر خودرو
تشکیل قطرات آب رادیاتور یا پودر خشک‌شده سبز/قرمز زیر کاور سینی موتور و اطراف پولی واترپمپ، نشان‌دهنده از بین رفتن فیبر و فنر مکانیکال سیل است.
۳. بالارفتن آمپر آب در سربالایی‌ها
اگر دمای آب خودرو در ترافیک یا شیب‌های تند جاده‌ای از خط وسط عبور کند و فن‌ها با دور تند کار کنند اما حرارت مهار نشود، احتمال خورده شدن پره‌های واترپمپ یا لق شدن پروانه روی شفت بسیار بالاست.
۴. لقی عرضی محور پولی
هنگامی که تسمه باز است، هرگونه تکان خوردن هرزگرد و پولی واترپمپ با دست، بیانگر فرسایش بحرانی شفت بوده و ریسک پرتاب پروانه و پاره شدن تسمه را به همراه دارد.
عوامل تخریب‌کننده واتر پمپ موتور ملی
حتی باکیفیت‌ترین قطعات نظیر واتر پمپ سمند EF7 تی آر ام مدل M18 نیز در صورت عدم رعایت استانداردهای سرویس، دچار فرسودگی پیش‌رس می‌شوند:
- به‌کارگیری آب لوله‌کشی و آب چاه: رسوبات آهکی و کلر در دمای بالای موتور EF7 به سرعت ته‌نشین شده و سطوح صیقلی سیل مکانیکی را خراش می‌دهند.
- نبود مایع ضدیخ و ضدجوش معتبر: ضدیخ استاندارد مانع از خوردگی و زنگ‌زدگی پروانه شده و وظیفه روان‌کاری آب‌بند مکانیکی را بر عهده دارد.
- کشش بیش از حد تسمه هیدرولیک/دینام: سفت بودن بیش از حد تسمه باعث اعمال فشار جانبی نامتقارن به یاتاقان پمپ و شکستن بلبرینگ می‌شود.
- هواگیری ناقص سیستم کولنت: گیر افتادن توده‌های هوا درون مدار موجب ایجاد خلاء موضعی و کارکرد خشک پمپ و در نتیجه سوختن آب‌بند در چند دقیقه خواهد شد.
راهنمای مراحل تعویض و نصب اصولی واترپمپ سمند EF7
نصب دقیق واتر پمپ سمند EF7 تی آر ام مدل M18 باید توسط مکانیک ماهر و با رعایت گام‌های زیر انجام شود:
- سرد کردن کامل موتور: هرگز هنگامی که موتور داغ است درب مخزن رادیاتور را باز نکنید تا از بروز سوختگی و شوک حرارتی جلوگیری شود.
- تخلیه کامل سیال خنک‌کننده: شیر تخلیه رادیاتور را باز کنید تا محتویات کهنه و لجن‌های کف سیستم خارج شود.
- باز کردن تسمه دینام و پولی: تسمه‌سفت‌کن خودکار را به آرامی مهار کرده و تسمه و پولی متصل به واترپمپ را باز نمایید.
- تمیزکاری نشیمنگاه بلوک چدنی: با سنباده بسیار نرم و اسپری چربی‌زدا، هرگونه بقایای چسب مزدا یا واشر قبلی را پاک کنید تا سطح بلوک کاملاً تراز و صیقلی شود.
- قرار دادن واشر یا اورینگ استاندارد: واشر نو را روی محل قرار دهید. توجه: از چسب‌کاری ضخیم خودداری کنید، چرا که نفوذ تکه‌های چسب سیلیکونی به داخل مدار می‌تواند ترموستات را مسدود نماید.
- سفت کردن پیچ‌ها با گشتاور استاندارد: پیچ‌های پایه واترپمپ را به صورت ضربدری و با گشتاور مشخص (بین ۲۰ تا ۲۴ نیوتن‌متر) محکم کنید تا فشار روی واشر یکدست پخش شود.
- تزریق مخلوط ۵۰/۵۰ کولنت و هواگیری دقیق: مدار را با آب دیونیزه بدون املاح و ضدیخ پر کرده و از طریق پیچ‌های هواگیری روی لوله‌ها، حباب‌های مدار را به طور کامل تخلیه کنید.
جهت تهیه سایر متعلقات پیشرانه و تسمه‌های باکیفیت می‌توانید از قابلیت جستجوی قطعات EF7 در دارایدک بهره‌مند شوید.
اعتبارسنجی برند TRM و نکات بررسی بسته‌بندی
برند تی آر ام (TRM) با تکیه بر استانداردهای تولید افترمارکت، قطعات خود را در بسته‌بندی‌های اختصاصی با برچسب‌های مشخصات فنی، شماره سریال و کارت ضمانت توزیع می‌کند. پیش از اقدام به نصب، صاف بودن سطوح نشیمنگاه، چرخش روان و بدون اصطکاک پروانه با دست، و عدم وجود پلیسه روی پره‌ها را به دقت وارسی فرمایید.
مراجع فنی بین‌المللی در خصوص سیستم‌های خنک‌کاری
جهت مطالعه تخصصی‌تر در حوزه مهندسی پمپ‌های خنک‌کاری، پدیده کاویتاسیون و تحلیل خرابی‌های متداول فیبر و فنر خودرویی، پیشنهاد می‌شود مقاله جامع UnderhoodService Automotive Water Pump Diagnostics را بررسی فرمایید.
نتیجه‌گیری و راهنمای سفارش
واتر پمپ سمند EF7 تی آر ام مدل M18 کد مرجع 0360602299 انتخابی اقتصادی، استاندارد و مطمئن برای رفع نقص گردش آب و کنترل حرارت پیشرانه ملی سمند و دنا به شمار می‌آید. کیفیت ریخته‌گری هوزینگ و دقت ساخت پره‌های این پمپ آب، پایداری عملکرد موتور خودروی شما را تضمین می‌کند. این محصول هم‌اکنون با ضمانت سلامت فیزیکی در پایگاه تخصصی دارایدک آماده سفارش و ارسال سریع است.
